Описание
Затвор поворотный дисковый тип 031PW (межфланцевый, пвх) — это новая линейка дисковых поворотных затворов получает заслуженную похвалу в нашем ведущем ряде изделий, закрывающихся на четверть оборота. Затвор тип 031PW - отличный альтернативный экономичный вариант взамен чугунного затвора, при этом нисколько не уступающий ему по устойчивости к коррозии.
Недорогие полимерные материалы, легкий вес, отсутствие в конструкции тяжелых металлических частей, минимум подвижных деталей делают дисковый затвор 031PW простым в управлении и дешевым в монтаже.
Показать полностью
Благодаря малому весу и простоте конструкции дискового затвора типа 031PW из пластика, монтаж производится быстрее, легче и не требует дополнительных расходов.
Затворы ПВХ доступны в размерах от 50 до 500 мм и оборудованы ручным рычагом или ручным редукторным приводом.
Малый крутящий момент позволяет легко управлять затвором рукояткой или редуктором. А в исполнении с электроприводом затвор 031PW управляется дистанционно.
Сам затвор ПВХ рассчитан на максимальное давление в 10 бар для всех типоразмеров и рабочую температуру до 150° C.
К другим особенностям относятся:
- Эргономичная синяя рукоятка специальной формы с функцией блокировки;
- Межфланцевый корпус;
- Корпус и поворотный диск из пластика;
- Цельный шток из нержавеющей стали;
- Седловое уплотнение из EPDM;
- 9 положений поворотной заслонки;
- Присоединение по ГОСТу 12815-80.
Дополнительные опции включают в себя подключение электрических или пневматических приводов и систем управления.
К типичным областям применения относятся, но не ограничиваются, системы горячего и холодного водоснабжения, отопления, морская и агрессивная среда, бассейны, аквапарки, аквариумы, оросительные системы и системы аквакультуры.
- Технические характеристики
- Конструкция и материалы

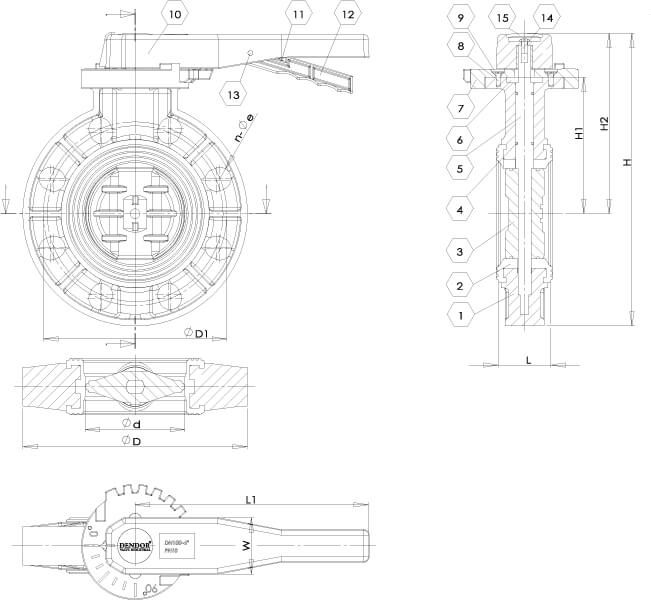

- Габаритные и присоеденительные размеры
| Наименование параметров |
Показатель |
| 1. Условный проход |
50-200 мм |
| 2. Условное давление (кгс/см2) |
10 |
| 3. Управление |
Рукоятка, редуктор, электропривод |
| 4. Траб |
в градусах по Цельсию, в зависимости от материала корпуса:
UPVC (от -14 до +70)
CPVC (от -20 до +90)
FRPP (от -50 до +120)
PPR (от -10 до +100)
PVDF (от -40 до +150)
ABS (от -25 до +60) |
| 5. Тмакс |
UPVC (от -14 до +70)
CPVC +90
FRPP +120
PPR +100
PVDF +150
ABS +60 |
| 6. Направление подачи среды |
любое |
| 7. Рабочая среда |
Вода в системах холодного и горячего водоснабжения, отопления, питьевая вода, морская вода, воздух, гликольные смеси, слабоагрессивные среды |
| 8. Присоединение к трубопроводу |
Межфланцевое. |
| 9. Класс герметичности |
А по ГОСТ Р 54808-2011 |
| 1 |
Корпус |
UPVC, CPVC, FRPP, PPR, PVDF, ABS |
| 2 |
Уплотнение |
EPDM |
| 3 |
Диск |
UPVC, CPVC, FRPP, PPR, PVDF, ABS |
| 4 |
Уплотнение штока |
EPDM |
| 5 |
Шток |
Нержавеющая сталь |
| 6 |
Верхний подшипник |
ABS |
| 7 |
Площадка |
ABS |
| 8 |
Болт |
Сталь |
| 9 |
Заглушка |
ABS |
| 10 |
Рукоятка |
ABS |
| 11 |
Пружина |
Нержавеющая сталь |
| 12 |
Фиксато |
ABS |
| 13 |
Штифт |
Сталь |
| 14 |
Болт |
Сталь |
| 15 |
Шильда |
ABS |
| DN |
L
|
L1 |
H |
H1 |
H2 |
ØD |
ØD1 |
n-Ød |
Ød |
| 50 |
43 |
190 |
223 |
100 |
143 |
160 |
125 |
4-19 |
48 |
| 65 |
46 |
190 |
245 |
112 |
155 |
180 |
145 |
4-19 |
63 |
| 80 |
46 |
240 |
270 |
120 |
172 |
196 |
160 |
8-19 |
78 |
| 100 |
54 |
240 |
308 |
140 |
194 |
228 |
180 |
8-19 |
98 |
| 125 |
64 |
310 |
352 |
168 |
223 |
258 |
210 |
8-19 |
122 |
| 150 |
70 |
310 |
382 |
181 |
239 |
287 |
240 |
8-23 |
146 |
| 200 |
88 |
310 |
452 |
215 |
280 |
344 |
295 |
8-23 |
199 |
