Описание:
Задвижки стальные 30с15нж клиновые с выдвижным шпинделем предназначены для установки на трубопровод в качестве запорного устройства для перекрытия потока рабочей среды с рабочим давлением 4,0МПа.
Важно: использование задвижки 30с15нж в качестве дросселирующего устройства не допускается.
Показать полностью
Надежность работы задвижек 30с15нж обеспечивается правильной эксплуатацией изделия – его нельзя использовать для регулировок потока рабочей среды, рабочих положений только два – «открыто» и «закрыто».
Перед установкой задвижки необходимо убедиться в плавности хода клина и провести мероприятия по расконсервации. Устанавливать устройство необходимо только в закрытом положении!
- Технические характеристики
- Конструкция и материалы

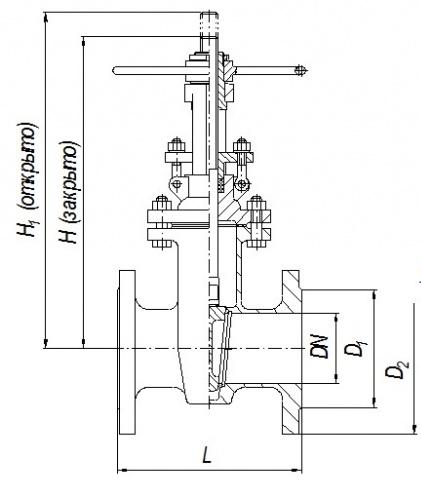

- Габаритные и присоединительные размеры
| Тип |
Задвижка клиновая с выдвижным шпинделем. |
| Рабочее давление Ру |
40 кгс/см² (4,0МПа) |
| Рабочая среда |
вода, пар, жидкие нефтепродукты, другие среды |
| Температура рабочей среды, °С |
От минус 40 до плюс 450 |
| Управление |
ручное, редуктор |
| Присоединение к трубопроводу |
фланцевое |
| Ответные фланцы |
ГОСТ 12820, 12821 |
| Класс герметичности |
«А» |
| Установка на трубопровод |
в любом положении, кроме положения маховиком вниз |
| Материалы основных деталей: |
| Корпус, крышка — сталь 25Л; |
| Втулка ходовая, втулка сальника — латунь ЛС59-1; |
| Клин — сталь 25 с наплавкой; |
| Шпиндель — 20Х13; |
| Гайка верхняя — сталь35, 40Х; |
| Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ; |
| Набивка сальника — кольца ТРГ; |
| Маховик — сталь 25Л. |
| Ду |
Стр.длина (L) , мм |
Масса, кг |
| 50 |
250 |
21 |
| 80 |
310 |
41 |
| 100 |
350 |
60 |
| 150 |
450 |
114 |
| 200 |
550 |
190 |
| 250 |
650 |
243 |
| 300 |
750 |
335 |
