Кран стандартнопроходной

Количество

Кран стандартнопроходной

1425,00 Р
Диаметр, мм:
Вес: 0,7 Кг



  • Технические характеристики
  • Конструкция и материалы
  • Габаритные и присоединительные размеры
DN 15-50 рукоятка - окрашенная углеродистая сталь с полимерным наконечником
Корпус  сталь (Ст.20, 12Х18Н10Т, 09Г2С-LD Energy)
Шар нержавеющая сталь
DN 15-32 20X13
DN 40-65 AISI 304
Шток нержавеющая сталь (12Х18Н10Т, 20Х13)
Уплотнение штока фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера



джумла

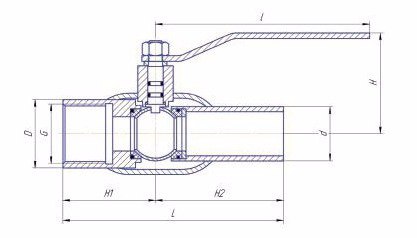

DN PN S d* D G H1 H2 I H d L 3D(dwg) Масса,кг
 15 40  27 - 38 1/2 67,5 100 160 99 21 167,5 3D 0,7
 20 40  32  -  42 3/4 67,5 100 160 100 27 167,5 3D 0,8
 25 40  41  -  48 1 67,5 115 160 102 32 182,5 3D 1,2
 32 40  - 47,5 57 1 1/4 67,5 115 160 107 38 182,5 3D 1.3
 40 40  - 55 60 1 1/2 77,5 125 220 108 48 202,5 3D 1,9
 50 40  - 68 76 2 85 135 220 117 57 220 3D 2,5
 65 25  - 84 89 2 1/2 95 140 220 122 76 235 3D 3,5
 80 25  - 98 114 3 100 140 315 117 57 240 3D 5,5
 100 25  - 133 1133 4 120 150 315 165 108 270 3D 8,7
