Клапан обратный межфланцевый

Количество

Клапан обратный межфланцевый

0,00 Р
Диаметр, мм:
Вес: 1,9 Кг

Описание:

Все клапаны данной серии предназначены для предотвращения обратного потока рабочей среды и устанавливаются в технологических системах холодного и горячего водоснабжения, в тепловых системах, а также при транспортировке нефти и нефтепродуктов.

Запорный орган в обратных клапанах открывается прямым потоком среды, а закрывается обратным потоком.

Показать полностью

Артикулы клапанов обратных межфланцевых:

Артикул Серия PN, кгс/см2 Тип присоединения Механизм затвора Материал корпуса
31.1 DN (М, Ф) (Д,П,ПВ) (У,Х,Н,М,Ч) 31 1 (10) М, Ф Д,П,ПВ У,Х,Н,М,Ч
31.2 DN (М, Ф) (Д,П,ПВ) (У,Х,Н,М,Ч) 31 2 (16) М, Ф Д,П,ПВ У,Х,Н,М,Ч
31.3 DN (М, Ф) (Д,П,ПВ) (У,Х,Н,М,Ч) 31

3 (25)

 М, Ф Д,П,ПВ У,Х,Н,М,Ч
31.4 DN (М, Ф) (Д,П,ПВ) (У,Х,Н,М,Ч) 31 4 (40) М, Ф Д,П,ПВ У,Х,Н,М,Ч
31.5 DN (М, Ф) (Д,П,ПВ) (У,Х,Н,М,Ч) 31 5 (63) М, Ф Д,П,ПВ У,Х,Н,М,Ч
31.6 DN (М, Ф) (Д,П,ПВ) (У,Х,Н,М,Ч) 31 6 (100) М, Ф Д,П,ПВ У,Х,Н,М,Ч



  • Технические характеристики
  • Конструкция и материалы
  • Габаритные и присоединительные размеры
Наименование параметра Показатель
Dn от 15 до 1200 мм
Pn до 16 кгс/см2;
до 100 кгс/см2
Температура рабочей среды

от -10ºС до +130ºС;
от -60ºС до +450ºС
Тип присоединения межфланцевое, фланцевое
Рабочая среда

воздух, горячая и холодная вода, агрессивные и неагрессивные среды, нефть

Наименование деталей

 Марка материала
Корпус Чугун ВЧ40
Вал Нержавеющая сталь 08Х18Н10
Диск Чугун ВЧ40 никелированный
Седло Полимер EPDM
Пробка Нержавеющая сталь 08Х18Н10
Пружина Сталь пружинная 12Х17
Шайба Сталь углеродистая Ст.3

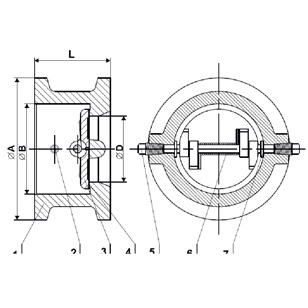

zpom 03 zpom 02

DN, мм

 А, мм В, мм D, мм L, мм Масса,
кг
50 109 65 43 43 1,3
65 129 78 57 46 1,9
80 144 94 70 64 2,9
100 164 117 88 64 3,9
125 194 145 115 70 6,5
150 220 171 134 76 9
200 275 222 182 89 15
250 330 276 220 114 27
300 386 327 260 114 34
350 446 375 300 127 57
400 498 416 350 140 70
450 558 457 385 152 100
500 620 508 438 152 133
600 737 610 538 178 180
700 По требованию заказчика
800 По требованию заказчика

Примечание:

*все размеры даны как справочные; присоединительные размеры могут быть изменены по согласованию с заказчиком согласно ГОСТ.

**размеры строительных длин арматуры (L) могут быть изменены по согласованию с заказчиком и могут отличаться от установленных в стандарте. Массу изделия уточнять при заказе у производителя.
